KiCad - Cosa ne pensate?

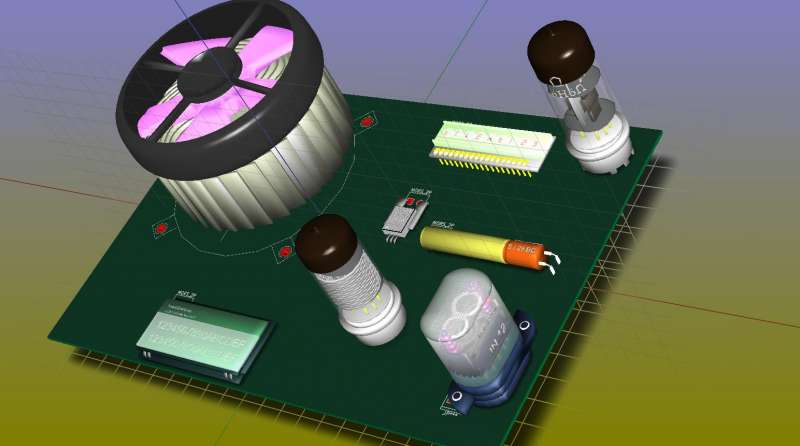

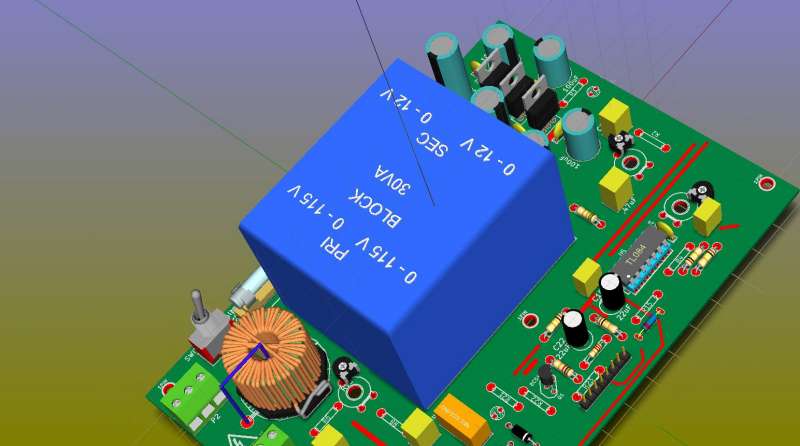

Per la maggior parte ho creato parti difficiline da trovare con buona definizione
tipo valvole , sensori Geiger,sensori corrente,nixie ,trasformatori







Un saluto

silvy

Direi che sono ben fatti.
Non ho fatto ancora modelli 3D in Kikad.
Si fanno con l'IDE o devono essere fatti con altri CAD e salvati con formato ad hoc?

Saluti,

Mauro

Ciao Mauro,
no, purtroppo non si fanno con l' IDE (al momento e' cosi).
Il Gruppo di KiCad consiglia di usare Wings 3D, e' un CAD Open Source che con il tempo
e' diventato molto potente anche se a mio avviso ancora "spartano".
Wings 3D e scaricabile gratuitamente da

www.wings3d.com


Dopo aver disegnato il modello del pezzo, si deve andare nel menu "FILE" - "EXPORT" e selezionare dando il nome con formato
"VRML 2.0(.wrl).."



Poi da kicad quando si e' in KiCad "PcbNEW" ovvero dove si sbroglia il circuito bisogna cliccare sul componente,con il tasto DX nella sezione "IMPRONTA" selezionare "MODIFICA PARAMETRI" quindi nell "IMPOSTAZIONI 3D" selezionare il file
desiderato in formato .wrl.
Quando verra' visualizzata la vista in 3D il componente apparira' sulla basetta.
Esiste anche un tool per la gestione (generazione,inserimento,copia ecc.)delle librerie che si chiama KiCad Librarian.
Spero di essere stato utile e se posso aiutare ancora sono a disposizione.
Ciao
Silvy

Grazie per il chiarimento.

Probabilmente bisognerebbe provare il tutto per capire meglio e ricordarsi i passi.
Ora ho una fonte in cui guardare...

Saluti,

Mauro

Veramente belli i modelli 3D che hai realizzato.

Silvy per caso sei riuscito a esportare in qualche modo il modello 3D? Sarebbe comodo averlo come file STEP

EDIT:

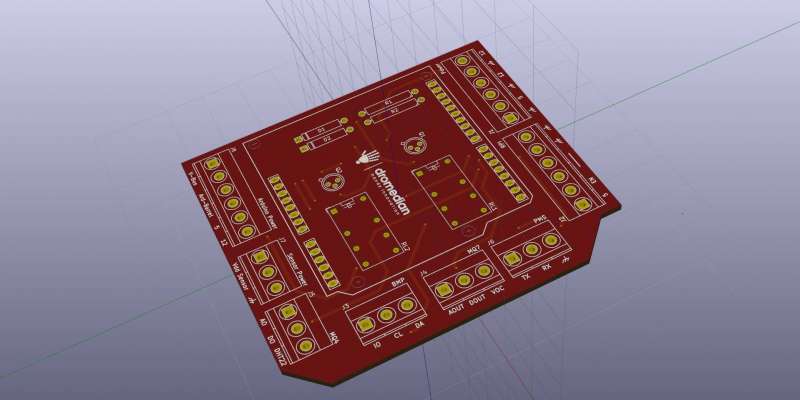

Questà e la mia prima creazione (dopo 12 anni di digiuno xD), circuito molto semplice, ma serviva cosi ^^
