Condizionamento SHARP GP2D120X

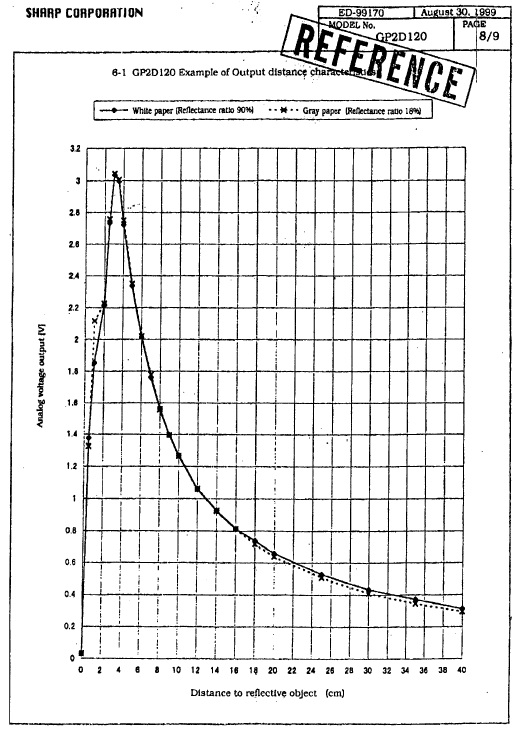

Buongiorno a tutti come posso condizionare via software lo SHARP GP2D120X (sensore di distanza IR)? Il sensore ha questa caratteristica:

se divido ingresso per uscita mi trovo il valore numerico della funzione di trasferimento? Oppure avete altre modalità operative?

perché ti serve il valore della funzione di trasferimento?
Se non ho capito male, quel sensore lo alimenti e tira fuori una tensione proporzionale alla distanza di riflessione dell'oggetto da misurare. Esce con al massimo, poco più di 3v, puoi collegarlo direttamente al pin del ADC di un pic che ne sia fornito o amplificare questa tensione per avere un massimo di 5V e sfruttare tutta la dinamica del ADC del pic, poi ti fai due conti e dalla conversione ottieni un valore di distanza; non essendo lineare, magari fai uno switch-case e ad ogni range di valori del DAC fai corrispondere un determinato valore in cm.

Ste

StefA ha scritto: perché ti serve il valore della funzione di trasferimento?
Se non ho capito male, quel sensore lo alimenti e tira fuori una tensione proporzionale alla distanza di riflessione dell'oggetto da misurare. Esce con al massimo, poco più di 3v, puoi collegarlo direttamente al pin del ADC di un pic che ne sia fornito o amplificare questa tensione per avere un massimo di 5V e sfruttare tutta la dinamica del ADC del pic, poi ti fai due conti e dalla conversione ottieni un valore di distanza; non essendo lineare, magari fai uno switch-case e ad ogni range di valori del DAC fai corrispondere un determinato valore in cm.

Ste

non avevo pensato allo switch case e mi ero inchiodato sulla linearizzazione dell'uscita

è la prima cosa che mi è venuta in mente, però non so se con switch-case si può fare qualcosa del tipo...
case(valore > 0 && valore < 100)...
se non è permesso puoi sempre usare semplici if...
if(valore >= 0 && valore < 100)

if(valore >= 1000 && valore < 200)

Ste

Normalmente gli approcci seguiti creare una tabella con i valori del grafico (con una serie di if vedi in quale intervallo sei) o creare una linearizzazione.

Dividi il grafico in intervalli, e ogni intervallo lo consideri lineare.

Saluti,

Mauro
