collegare mosfet PNP

Ciao a tutti!

Ho un Mosfet PNP IRF4905 (datasheet: pdf1.alldatasheet.com/datasheet-pdf/view/68156/IRF/IRF4905.html )

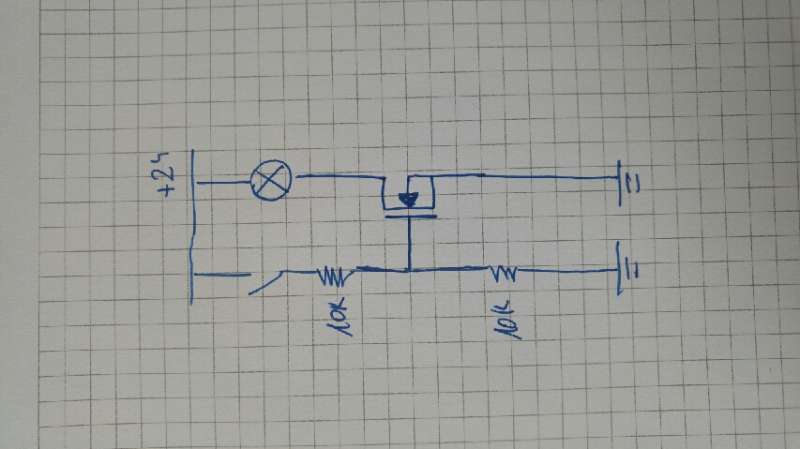

(ho sbagliato il simbolo nel disegno sotto)

e ho un sensore con uscita 24V (nello schema è sostituito da un interruttore. Praticamente vorrei usare il mosfet come invertitore logico di segnale. vorrei soltanto chiedervi se come ho in mente di collegarlo è giusto. ho messo le due resistenze perché il datasheet dice che la tensione massima sul gate è di +/-20V e i ho 24 v. In questo modo ottengo i 12V, a interruttore chiuso, e la resistenza di pull down a interruttore aperto. cio che desidero è che quando l interruttore è chiuso la luce sia spenta, mentre quando l interruttore è aperto la luce sia accesa.

il dubbio è se la tensione di 12/0V sia giusta o se devo avere 12/24V. vi prego di verificare e dirmi se ho fatto tutto giusto o se ho sbagliato qualcosa. grazie!



Igor

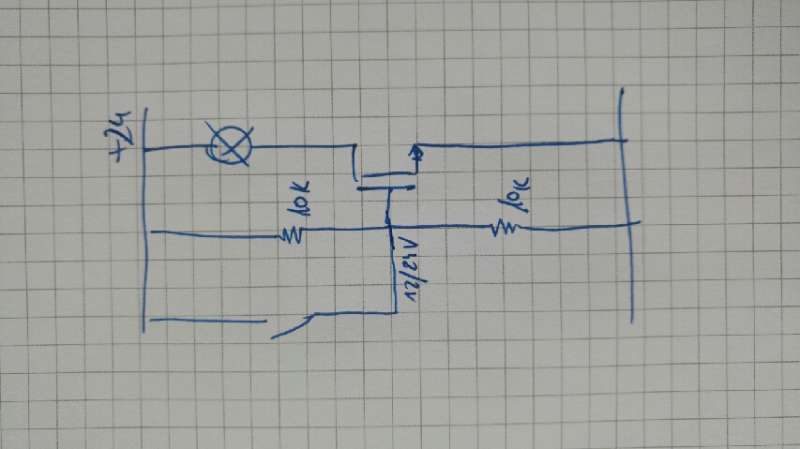

questa invece è l opzione 2 che mi sembra capire essre quella corretta, dato che le tensioni sono 12/24V.

con 24V il mosfet dovrebbe aprire, mentre con -12 rispetto a source dovrebbe chiudere.. giusto?

Ciao sharky

a questo link c'e uno schema con mosfet canale p e diodo zener
www.talkingelectronics.com/projects/MOSFET/MOSFET.html


comunque a 12 v il mosfet non dovrebbe condurre (o forse un pochino, ma se metti lo zener da 18 non ci sono problemi), andando verso lo zero dovrebbe lasciar passare sempre più corrente.

Saluti
Andrea

Grazie! Sapresti cortesemente spiegarmi per quale motivo non conduce a 12v? Mi sembra di capire che vgate è min -2 e max -4 v. Percio da quel poco che capisco io, 24-4 =20, sotto i 20 volt corca dovrebbe condurre...

Dove sbaglio?

Grazie!

Ps: non metto in dubbio quel che dici, vorrei solo capire..

Si sharky hai ragione ho sbagliato io a fare i conti
la VGate threshold è -4V quindi più la differenza sarà superiore ai 4V più corrente condurrà il mosfet fai riferimento nel datasheet al grafco n.3 è vedrai di come la corrente che il mosfet puo pilotare sarà maggiore all'aumentare della differenza tra la Vgate e la Vsource
