Kicad : ERC controllo regole elettriche

volgiati
Autore della discussione
Nuovo Utente

Di più

1 Anno 6 Mesi fa - 1 Anno 6 Mesi fa #1 da volgiati

Kicad : ERC controllo regole elettriche è stato creato da volgiati

Ciao a tutti , intanto i miei complimenti per il sito e per il corso Kicad .
Ne approfitto per chiedere un consiglio . Ho seguito le prime lezioni . Ho disegnato l'alimentatore proposto nelle spiegazioni .

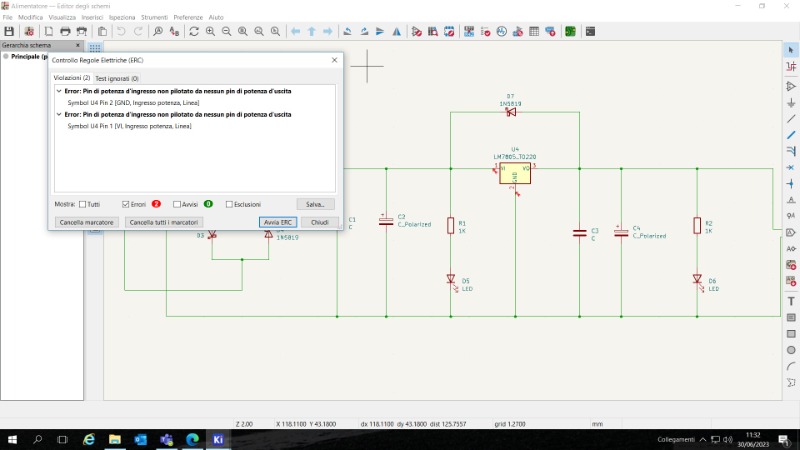

Ho provato la funzione ERC per la verifica delle regole elettriche e ho raccolto due errori riguardanti il componente LM7805_TO220 come nell'allegato . Qualcuno sa consigliarmi come posso risolverli ? Grazie per la vostra attenzione.

Ultima Modifica 1 Anno 6 Mesi fa da volgiati.

Si prega Accesso o Crea un account a partecipare alla conversazione.

Mauro Laurenti
Moderatore

Di più

1 Anno 6 Mesi fa #2 da Mauro Laurenti

Risposta da Mauro Laurenti al topic Kicad : ERC controllo regole elettriche

Ottimo!
Un nuovo capitolo è in arrivo, lo devo rileggere e lo pubblico.

Relativamente alla domanda, discende dal fatto che l'ingresso del 7805 è collegato al connettore.
Il connettore non è considerato che fornisca energia per cui è come se il 7805 non riceva una tensione in ingresso.
...KiCad non sa che si collegano poi i fili di alimentazione al connettore.

In breve puoi ignorare l'errore, visto che dal lato PCB colleghi il connettore al 7805.

Per eliminare l'errore, devi collegare la linea in ingresso ad un componente di potenza Vcc per dire che fornisci alimentazione.

Si potrebbe anche modificare la libreria del connettore e definire i suoi pin come Power Pin.

Saluti,

Mauro
