Creare un segnale analogico con il modulo PWM

Salve,

La Nuova Brief Note e' online:

Creare un segnale analogico con il modulo PWM

Cosa pensate dell'Articolo?

Saluti,

Mauro

Molto interessante. Grazie

...allora speriamo di continuare per questa strada!

Saluti,

Mauro

Ho appena messo in pratica e devo dire che sono rimasto molto contento perchè mi ha dato l'opportunità di imparare altre cose. Ho però un problema che non riesco a capire. A me l'onda sinusoidale generata ha una frequenza di 65Hz ed inoltre è instabile (ogni tanto da un "colpo" e diventa a 500Hz per alcuni secondi). Ho controllato con l'oscilloscopio l'uscita PWM, questa è impossibile da determinare tanto che è instabile. Non arrivo a capire se ho sbagliato qualche settaggio sull'oscilloscopio o meno, ma ho provato anche altre cose, tra cui l'onda quadra di verifica sullo strumento, e va tutto bene.

Ho pensato potesse dipendere dall'alimentazione ma niente da fare... sia col pickit2, che con un alimentatore switching da parete, che con quello stabilizzato professionale non c'è niente da fare.

Nell'articolo non hai indicato i valori di R e C per il filtro e li ho calcolati io approssimativamente usando una R da 1K (e anche una da 1.2K) e un condensatore poliestere da 470nF.

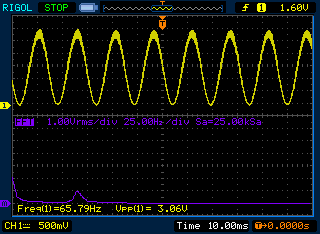

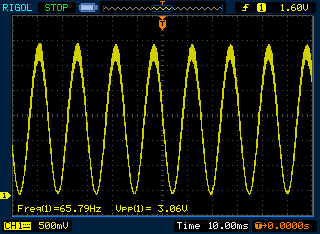

Ti allego le forme d'onda dall'oscilloscopio.

Ritornando alla FFT, dimmi se interpreto il grafico in maniera corretta: il primo picco sulla sinistra, visibile solo per metà, rappresenta la componente continua, che ha un valore di circa 3V (in pratica è piazzato sul punto di frequenza pari a zero), il secondo picco rappresenta la prima armonica, piazzata sul valore di frequenza della sinusoide e poi non ci sono altre armoniche, questo proprio perchè il segnale è sinusoidale, giusto?
Vai che imparo qualche altra cosa interessante!
