ADS7835 SPI con PIC18F2550

Ciao a tutti, mi sono dedicaato a cercare di comunicare ancora una volta con la SPI del convertitore ADS7835.




da quello che posso capire, quando CS passa a 0, il convertiore passa dalla stato di sample a quello di hold. il dato mi viene fornito dal secondo clock in poi, quindo il dato che ricevo con il primo cklok dovrei buttarlo.

la ho provato tutti i casi (i 4 modi della SPI piu' i due casi del bit SMP, ma nulla: a tensione negativa mi restituisce risultati poco sensati.
Per qualsiasi suggerimento ringrazio anticipatamente.
cosa sbaglio? questo è il mio programma:

#include <p18f2550.h>
#include <delays.h>
#include <stdlib.h>

#include <spi.h>

#pragma config FOSC = HS
#pragma config WDT = OFF
#pragma config LVP = OFF
#pragma config PBADEN = OFF

#define CS LATBbits.LATB2
#define CLK LATBbits.LATB1
/*
OSC = HS set the oscillaor at high frequency
WDT = OFF disabilito il wdt timer
LVP = OxFF disable programming LVP
PBADEN = disable analog input
*/


void main (void)
{
int i=0, VAL;
unsigned char data=0x80;
unsigned char LSB=0;
unsigned char MSB=0;


//Setting I/O
LATA=0x00;
TRISA=0xFF;


LATB=0x00;
TRISB=0x00;

//RC6 input TX
//RC7 Output RX
LATC=0x00;
TRISC=0x00;

//Slave Select è nel Pin RB2 Output
//SCK Pin RB1 Output (il pic è il master)
//SDI pin RB0 è Input

TRISBbits.TRISB2=0; //Chip Select
TRISBbits.TRISB1=0; //SCK
TRISBbits.TRISB0=1; //SDI


CS=1;

SSPSTATbits.SMP=1;
SSPSTATbits.CKE=1;

//SSPCON1
SSPCON1=0b00000010;//FOSC/64
SSPCON1bits.CKP=1;
SSPCON1bits.SSPEN=1;

//OpenSPI(SPI_FOSC_64,MODE_11,SMPMID);
//OpenSPI(SPI_FOSC_64,MODE_01,SMPEND);
while(1)
{
CLK=0;
//CLK=0;
//con 20MHz 2us
Delay10TCY();

CS=0;

CLK=1;
CLK=0;

while(WriteSPI(data));
while(!SSPSTATbits.BF);

MSB=SSPBUF;

while(WriteSPI(data));
while(!SSPSTATbits.BF);

LSB=SSPBUF;

CS=1;


Delay1KTCYx(10);
}

CloseSPI();

Ciao Fausto,

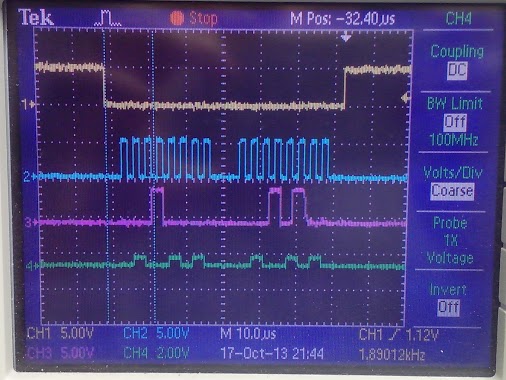

ti consiglio di fare delle misure con l´oscilloscopio.
Dalle immagini reali si risolve tutto.

Mi e´ capitato di fare il debug per un cliente e dal software si capisce sempre poco.
Con oscilloscopio e scheda tra le mani si e´ visto subito dove stava il problema.
...poi ci e´ voluto ancora del tempo per capire le impostazioni.

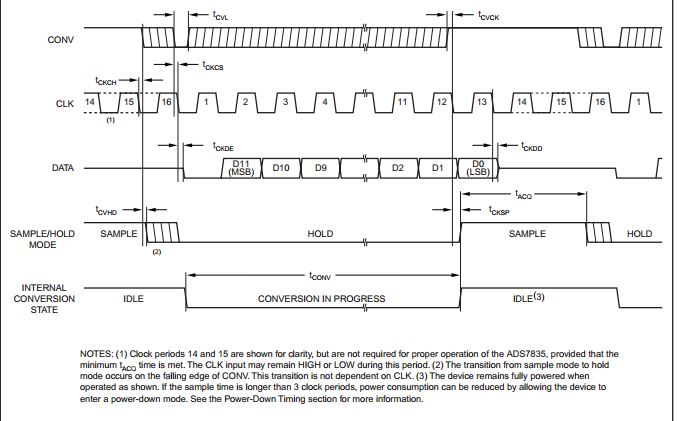

I diagrammi dell´oscilloscopio devono essere "uguali" a quelli del datasheet, almeno per quanto riguarda le transizioni.

Saluti,

Mauro

Grazie Mauro, lo faro' il prima possibile dato che mi manca solo questo.
Ho dubbi sulla saldatura...

Nel caso riuscissi a farlo linko in modo che possa essere utile a qualcuno.

Tschiuss

avevo commesso un errore hardware...confermo che con l'oscilloscopio è un'altra cosa... da li si capisce anche perchè sul datasheet è consigliato utilizzare una resistenza di pull-down del segnale MISO.
A presto

Ecco il programma, spero che possa servire.
