Display grafico con contrasto al negativo...
- Cigolino
-
Autore della discussione
- Giovane Utente
-
12 Anni 6 Mesi fa #1
da Cigolino
Display grafico con contrasto al negativo... è stato creato da Cigolino

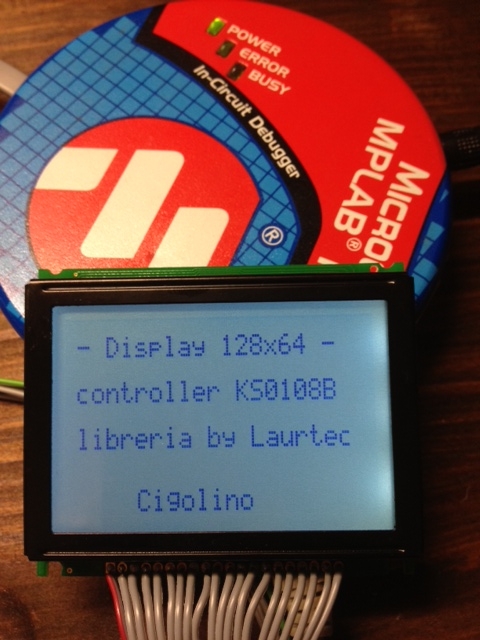

Ho testato la libreria LaurTec per display grafico 128x64 e devo dire che dal punto di vista del programma è filato tutto liscio al primo colpo.
Per quanto riguarda l'hardware, invece, mi sono scontrato con una strana 'caratteristica' del display, ovvero il pilotaggio del contrasto per mezzo di una tensione negativa :S
Praticamente, il trimmer sul pin V0, è riferito tra VSS è -4,5V che bisogna fornirgli dall'esterno.
E vero comunque che quando l'ho comprato, ho scelto il più economico
Sullo schema di collegamento presentato qui sul sito, il trimmer è collegato tra +5V e il pin VOUT sul display, che a questo punto immagino debba trovarsi a potenziale più basso.
A qualcuno è capitata la stessa cosa? Il display in questione è il NHD‐12864MZ‐FSW‐GBW‐L della Newhaven Display International.
Per quanto riguarda l'hardware, invece, mi sono scontrato con una strana 'caratteristica' del display, ovvero il pilotaggio del contrasto per mezzo di una tensione negativa :S
Praticamente, il trimmer sul pin V0, è riferito tra VSS è -4,5V che bisogna fornirgli dall'esterno.
E vero comunque che quando l'ho comprato, ho scelto il più economico
Sullo schema di collegamento presentato qui sul sito, il trimmer è collegato tra +5V e il pin VOUT sul display, che a questo punto immagino debba trovarsi a potenziale più basso.A qualcuno è capitata la stessa cosa? Il display in questione è il NHD‐12864MZ‐FSW‐GBW‐L della Newhaven Display International.
Si prega Accesso o Crea un account a partecipare alla conversazione.
- Mauro Laurenti
-
- Moderatore
-
12 Anni 6 Mesi fa #2
da Mauro Laurenti
Risposta da Mauro Laurenti al topic Re: Display grafico con contrasto al negativo...
...e si la tensione e' negativa!
Alcuni LCD possiedono il traslatore incorporato e altri la si deve fornire.
E' spiegato nel datasheet del GLCD che hai indicato
Come hai creato la tensione negativa?
Tornera' certamente utile ad altri.
...alcuni controller necessitano di tensioni negative di 21V!
libreria by LaurTec..suona bene!
Saluti,
Mauro
Alcuni LCD possiedono il traslatore incorporato e altri la si deve fornire.
E' spiegato nel datasheet del GLCD che hai indicato
Come hai creato la tensione negativa?
Tornera' certamente utile ad altri.
...alcuni controller necessitano di tensioni negative di 21V!
libreria by LaurTec..suona bene!
Saluti,
Mauro
