Generatore di Funzioni - D - AC-DC Converter

Altri Thread Aperti per il progetto

• Specifiche del Generatore di Funzioni
• Diagramma a blocchi del sistema
• Blocco A - DDS Analog Board
• Blocco D - Power Board

Salve,

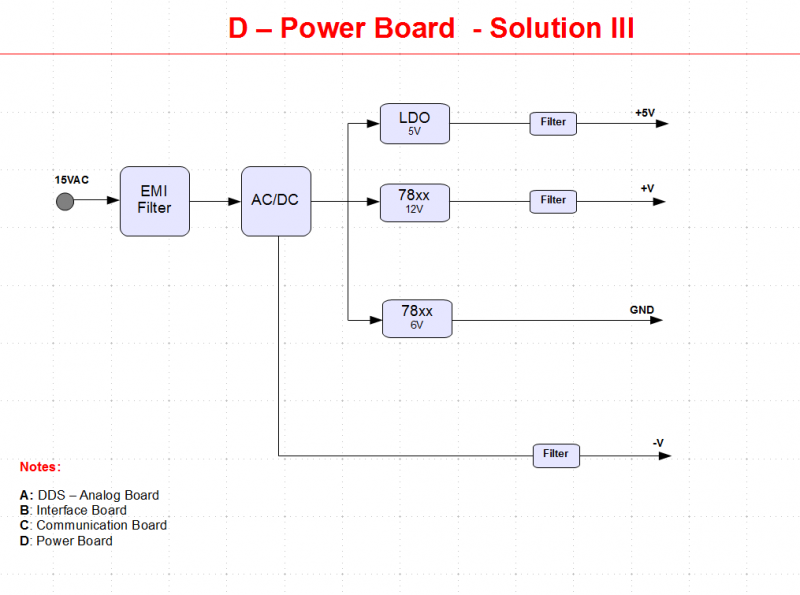

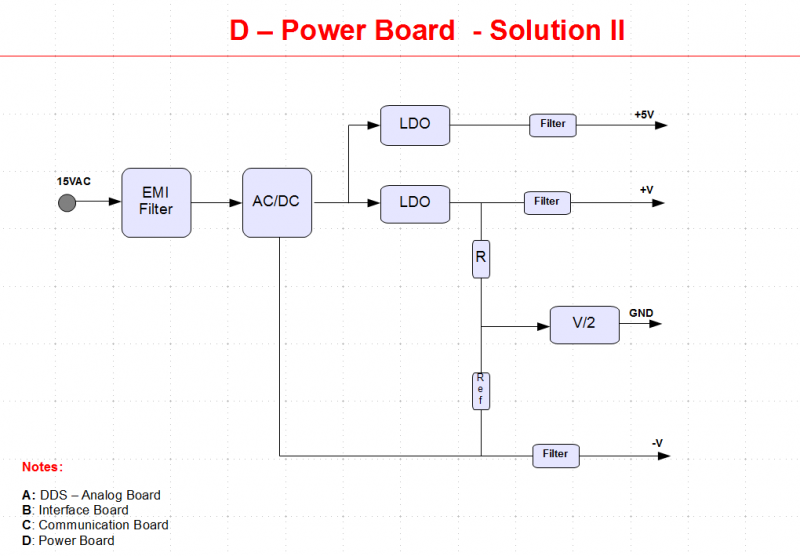

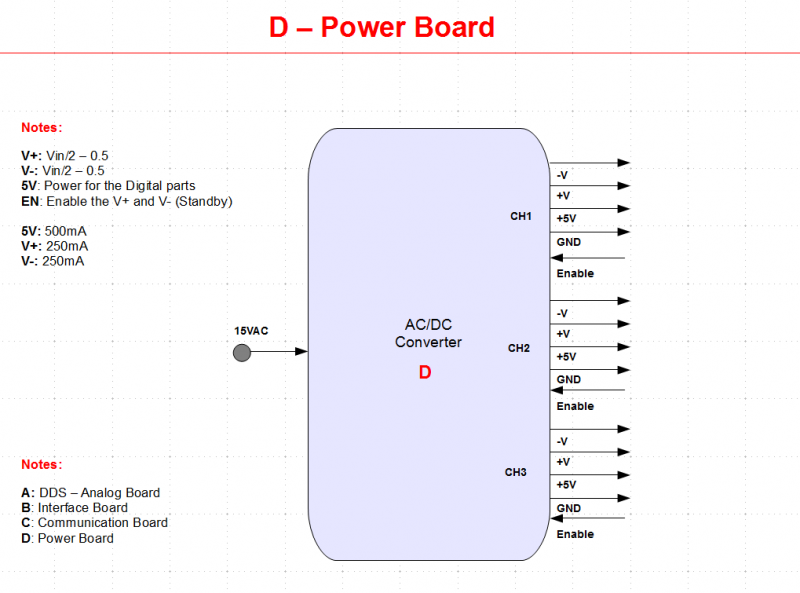

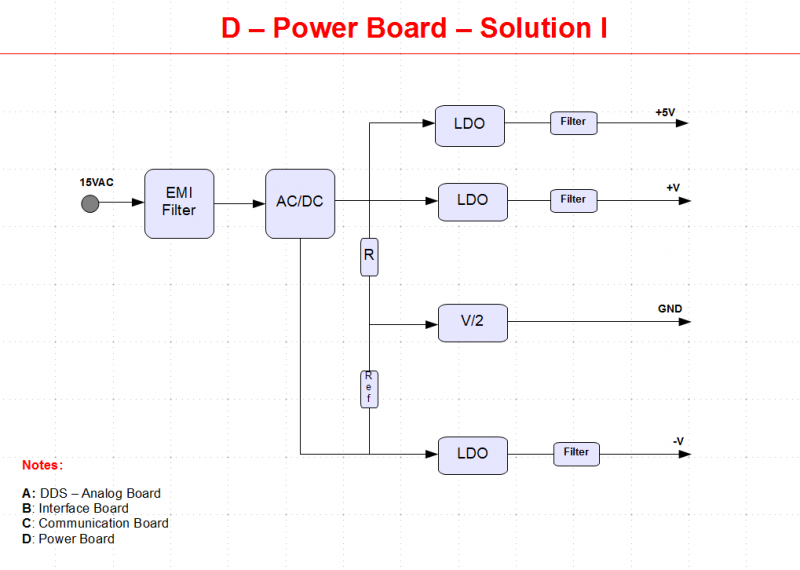

visto che abbiamo iniziato a discutere anche la parte di alimentazione riporto il blocco del convertitore AC-DC con qualche dettaglio in piu'.

Pensavo a due uscite (semplicemente in parallelo), per poter collegare eventualmente due schede ( o anche tre) senza dover riprogettare la scheda.














Idee sul come realizzarlo?

Saluti,

Mauro

Non so se sia possibile, ma vedrei molto meglio e più semplice un'alimentazione basata su trasformatore a 230V

Matteo

A quanto pare si tratta di mettere su un vero e proprio alimentatore programmabile!
Mica semplice!
Però come cosa mi piace.

Beh io utilizzerei, viste le tensioni che sono tutte duali, il circuito che proponevo prima e cioè uno stadio lineare duale in trecking e rimpiazzare il potenziometro di regolazione con uno digitale via I2C.

Ciao Paoletto,

L'alimentatore e' a tensione fissa (semplice ed economico).

Forse non era chiaro ma il blocco A e' senza microcontrollore ma ha solo la parte analogica.
Il microcontrllore sta nell' interfaccia grafica (blocco B ).
L'alimentatore e' il blocco D.

Saluti,

Mauro

Il trasformatore sarebbe possibile, ma lo eviterei per queste ragioni:

Non vorrei utilizzare 220V per ragioni di sicurezza
Un alimentatore da 15V si compra con 10 Euro.

ma e' il punto 1 il piu' importante.
Dietro le quinte c'e' un progetto di un utente che fa uso anche dei 220V - diciamo che e' un compromesso.

Saluti,

Mauro
